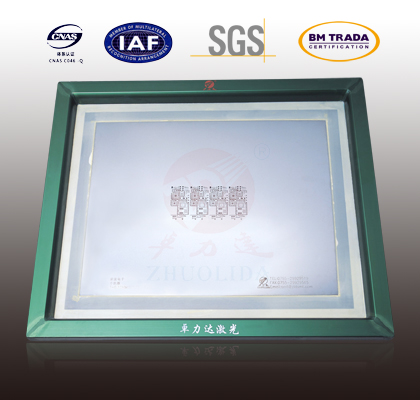

蝕刻鋼網
| 產品簡介： | 蝕刻鋼網（stencils）也就是SMT模板（SMT Stencil）：它是一種SMT專用模具，其主要功能是幫助錫膏的沉積，目的是將準確數量的錫膏轉移到空PCB上的準確位置。 |
- 咨詢熱線：徐經理18912870068
產品詳細描述
|
產品名稱: |
蝕刻鋼網 |
|
材料材質: |
一般采用不銹鋼板材SUS304/SUS301/SUS430等材料 |
|
材料厚度(公制): |
制作蝕刻鋼網通常材料采用0.05mm/0.08mm/0.1mm/0.12mm/0.15mm/0.2mm/0.25mm/0.3mm/0.4mm/0.5mm等厚度。 |
|
產品用途: |
蝕刻鋼網也叫SMT鋼網（stencils）和SMT模板（SMT Stencil）：它是一種SMT專用模具，其主要功能是幫助錫膏的沉積，目的是將準確數量的錫膏轉移到空PCB上的準確位置。 |
|
產品特點: |
化學蝕刻工藝生產鋼網的平整度可以達到0.02mm，蝕刻鋼網適用于角位及間距大于等于0.4MM的PCB板印刷，適合需抄板及菲林使用,可同時使用CAD/CAM及曝光方式,視不同的零件可進行縮放,不需根據零件位的多少計算價格，制作時間快捷。 |
|
產品價格: |
以材料材質、厚度、精度要求、數量綜合核定，一般每個公司制作蝕刻鋼網都有自己的公司規格和規格相應的單價。具體價格需要根據規格和工藝進行報價。 |
|
蝕刻加工能力: |
本公司采用卷對卷除油、卷對卷曝光、卷對卷涂布等先進的自動化設備生產，每天生產高達1000平方米以上，公司每月可生產蝕刻鋼網1萬張以上，是國內綜合實力雄厚的蝕刻鋼網和SMT激光鋼網廠家。 |
|
樣品提供: |
蝕刻鋼網樣品交期我司一般控制在24之內，加急8小時出貨。 |
|
批量生產時間: |
根據不同的產品和不同的精度要求，正常24出貨，如果客戶特急請在下產品訂單時告知我司業務，公司內部計劃和生產協調處理，不額外增加費用。 |
|
產品檢測及售后: |
二次元、影像儀精密檢測，24小時服務。 |
|
蝕刻鋼網的特點 |
|
|
一、化學蝕刻低開模費用，蝕刻鋼網菲林兩個小時內可以繪出，菲林成本低、制作效率高。 |
|
|
二、化學蝕刻工藝可以添加蝕刻鋼網的LOGO或蝕刻網板的數字編號，品牌化生產。 |
|
|
三、蝕刻工藝可以保證鋼網板較高的精密度，精度可達+/-0.01mm，提高整體產品的質量和精度。 |
|
|
四、化學工藝生產的蝕刻鋼網產品沒有毛刺，壓點和油污，產品不變形，不改變材料性質 |
|
|
蝕刻鋼網廠家選擇方案推薦 |
|
|
一、詳細了解蝕刻鋼網廠家的公司信息，包括注冊資金、注冊地址、經營范圍、環保批文等信息，尤其是注冊資金和環保批文，一般的小公司的注冊資金比較少，環保批文可能沒有拿到，因為蝕刻是高污染行業，沒有系統的污水處理設施是無法拿到政府批文的。請嚴謹選擇此類廠家交易。 |
|
|
二、看蝕刻鋼網廠家的公司網站，主要看生產設備和產品展示，設備是生產出高精度產品的有力保障，產品展示是又好的又有效的實物營銷。 |
|
|
三、簽訂正規的蝕刻鋼網訂單合同，正規的廠家有嚴格的訂單評審程序。 |
|
誠信做人、誠實做人
蝕刻鋼網（stencils）也就是SMT模板（SMT Stencil）：它是一種SMT專用模具，其主要功能是幫助錫膏的沉積，目的是將準確數量的錫膏轉移到空PCB上的準確位置。隨著SMT的發展，對網板要求的增高，鋼網就隨之產生。受材料成本及制作的難易程序影響，鋼網是由鐵/銅板制成的，但也是因為易銹蝕，不銹鋼蝕刻鋼網就取代了它們，也就是現在的鋼網（SMT Stencil）。
按SMT鋼網的制作工藝可分為：激光模板，電拋光模板，電鑄模板，階梯模板，邦定模板，鍍鎳模板，蝕刻模板。本文重點講解的是激光鋼網和蝕刻鋼網。
激光模板（LaserStencil）：激光鋼網模板是目前SMT鋼網行業中常用的模板，其特點是：直接采用數據文件制作，減少了制作誤差環節；SMT模板開口位置精度高：全程誤差≤±4μm；SMT模板的開口具有幾何圖形，有利于錫膏的印刷成型。
蝕刻鋼網：采用進不銹鋼鋼片制造，蝕刻鋼網適用于角位及間距大于等于0.4MM的PCB板印刷，適合需抄板及菲林使用,可同時使用CAD/CAM及曝光方式,視不同的零件可進行縮放,不需根據零件位的多少計算價格.制作時間快捷。價格較激光模板便宜.便于客戶的菲林存檔。
SMT鋼網的制作工藝有：化學蝕刻法（chemical etch）、激光切割法（laser cutting）、電鑄成型法（electroform）。
1、化學蝕刻法（chemical etch）工藝流程：數據文件PCB→菲林制作→曝光→顯影→蝕刻→鋼片清洗→張網?；瘜W蝕刻鋼網的特點：一次成型，速度較快點；價格便宜。其缺點：易形成沙漏形狀（蝕刻不夠）或開口尺寸變大（過度蝕刻）；客觀因素（經驗、藥劑、菲林）影響大，制作環節較多，累積誤差較大，不適合fine pitch鋼網制作法;制作過程有污染，不利于環保。
2、激光切割法（laser cutting）工藝流程：菲林制作PCB→取坐標→數據文件→數據處理→激光切割→打磨→張網。激光切割鋼網的特點：數據制作精度高，客觀因素影響??；梯形開口利于脫模；可做精密切割；價格適中。其缺點：逐個切割，制作速度較慢。
不論是激光鋼網還是化學蝕刻鋼網都要考慮的是鋼網的開口設計應考慮錫膏的脫模性，它由三個因素決定：①開口的寬厚比/面積比；②開口側壁的幾何形狀；③孔壁的光潔度。三個因素中，后兩個因素同鋼網的制造技術決定的，前一個我們考慮的更多。因為激光鋼網很好的性價比，所以這里我們重點探討激光鋼網的開口設計。我們認識寬厚比和面積比，寬厚比：開口寬與鋼網厚度的比率。面積比：開口面積與孔壁橫截面積的比率。一般地說，要獲得好的脫模效果，寬厚比應大于1.5，面積比應大于0.66。什么時候考慮寬厚比，什么時候考慮面積比呢?通常，如果開口長度沒有達到寬度的5倍時，應考慮用面積比來預測錫膏的脫模，其它情況考慮寬厚比。
南通卓力達金屬科技有限公司本著“專注創新，以質為根，專心服務，以客為尊”的理念和本著負責，公開的原則向您鄭重承諾：
1.我司以穩定的，高品質的蝕刻鋼網原材料進貨渠道（日本進口，國內實達-鞍鋼下屬公司），先進的生產工藝（ISO9001-2008，精益生產，現場改善），強大的技術力量配置（研發工程師8人，工程師16人，技術員20人）及先進的生產設備（進口蝕刻機）來保證產品品質。
2.蝕刻鋼網樣品制作：配備樣品制作小組，在24小時內完成，如果加急可在8小時內出樣。
3.我司以強大的技術力量（14多年的蝕刻鋼網經驗和嚴謹的管理團隊）和先進的生產設備（卷對卷曝光機和進口蝕刻機）來保證準時的交貨期限。ISO系統化管理，保證品質和交期。
4.交貨方式：以美觀，環保的捆包方式，24小時不間斷發貨（配備貨車5臺），如需快遞可在48小時內到達國內任何工業城市，于我司合作的快遞公司為國內知名品牌順豐快遞。
5.售后服務：客戶對我司蝕刻鋼網提出質量異議，公司會在接到客戶提出異議后2小時內作出處理意見，若需現場解決，將會派出專業技術人員及品質人員，并做到質量問題不解決服務人員不撤離，對每次客戶反饋的蝕刻產品質量問題及處理結果我司將予以存檔。
6.卓力達是精密蝕刻的前驅者，是國內綜合實力強大的蝕刻鋼網廠家，是PCMI協會會員，自建大型污水處理站，是為數不多的允許排污的企業。擁有多條進口蝕刻鋼網加工生產線，已經和多家500強企業合作，免費提供蝕刻加工工藝解決方案以及蝕刻行業資訊。
